YP-LZB玻璃管流量計（以下簡稱流量計）主要用于化工、石油、輕工、醫藥、化肥、化纖、食品、染料、造紙、環保及科學研究等部門中用來測量單向非脈動的流量。
　　耐腐蝕型流量計主要用于有腐蝕性液體、氣體介質等的計量，生產工藝過程中用來檢測強酸（氫氟酸除外）、強堿、氧化劑、強氧化性酸、有機溶劑和其它具有腐蝕性氣體或液體介質的單相非脈動的流量.

>>YP-LZB玻璃管流量計結構原理

　　流量計的主要測量元件為一根小端向下，大端向上垂直安裝的錐形玻璃管及其在內可以上下移動的浮子。當流體自下而上流經錐形玻璃管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三者的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。
　　流量計的讀數按下圖所示的讀數位置讀取示值。

>>YP-LZB玻璃管流量計外形尺寸

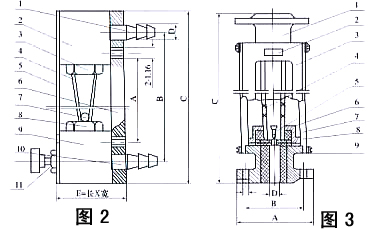

①⒈流出嘴　⒉上基座　⒊上壓緊帽　⒋錐形玻璃管　⒌有機罩殼　⒍支承板　⒎浮子　⒏下壓緊帽　⒐下基座　⒑流入嘴　⒒針形閥　
②⒈基座　⒉標牌　⒊罩殼　⒋錐形玻璃管　⒌浮子　⒍壓蓋　⒎支板　⒏螺栓　⒐襯套　


型號 Type	A	B	C	D	E
LZB-4	170	208	238	φ9	37.5×33（正面）
LZB-6	170	208	238	φ9	37.5×33（正面）
LZB-10	170	208	238	φ9	37.5×33（正面）

型號 Type	A	B	C	D	E
LZB-15	φ95	φ85	470±2.5	φ15	4-φ14
LZB-25	φ115	φ85	470±2.5	φ25	4-φ14
LZB-40	φ145	φ110	570±3	φ40	4-φ18
LZB-50	φ160	φ125	570±3	φ50	4-φ18
LZB-80	φ185	φ150	660±3.5	φ80	4-φ18
LZB-100	φ205	φ170	660±3.5	φ100	4-φ18

　　玻璃轉子流量計，通徑為Φ4、Φ6、Φ10的是采用軟管連接，結構如圖2，通徑為Φ15-Φ100的是法蘭連接，結構如圖3，其中，Φ25-Φ100帶有導桿。
　　LZB-F 型防腐型流量計，通徑為Φ4、Φ6、Φ10的基座材料為1Crl8Ni9Ti，上下密封定價材料為橡膠，防腐隔膜定價材料為F46，也采用軟管連接。
　　LZB-F 型防腐型流量計通徑為Φ15-Φ100主要有玻璃錐管、包塑浮子、襯套、上下基座、上下止檔、支承板、前后罩殼、密封圈及密封圈隔膜等組成，耐腐型流量計均采用法蘭連接，（法蘭按JB78-59鑄鐵法蘭規定），其外形及安裝尺寸見表所示。LZB-F 型通徑為Φ80、Φ100的耐腐流量計浮子都帶有導桿，使浮子上、上移動穩定并保護錐管以免碰損。
　　耐腐流量計與介質接觸的零件采用了防腐材料，雷騰PPS樹脂和氟塑料F46，外表由環氧抗蝕漆，氨基烘漆作防護材料，因此具有良好的耐腐蝕性能，在各種腐蝕介質強酸（氫氟酸除外）強堿、氧化劑、強氧化性酸有機溶劑和其它具有腐蝕性氣體、液體的流量測量中，十分可靠有效。
>> 主要技術指標

型號	公稱通徑Dg（mm）	測量范圍			精度等級	錐管長度（mm）	工作壓力（Mpa）	浮子材料
		測量比	液體	氣體Gas
LZB-4	φ4	1：10	1～10　L/h 1.6～16　” 2.5～25　”	16～160　L/h 25～250　” 40～400　”	2.5 1.5	160	≤1	Lr11鋁Lr11 Aluminum 不銹鋼Stainless steel
LZB-6	φ6		2.5～25　” 4～40　” 6～60　”	40～400　” 60～600　” 100～1000”
LZB-10	φ10		6～60　” 10～100　” 16～160　”	100～1000　” 160～1600　” 250～2500　”
LZB-15	φ15		16～160　” 25～250　” 40～400　”	250～2500　” 400～4000　” 600～6000　”	1.5 2.5	350	≤0.6
LZB-25	φ25		40～400　” 60～600　” 100～1000　”	1～10　m3/h 1.6～16　” 2.5～25　”	1.5

型號	公稱通徑Dg（mm）	測量范圍			精度等級	錐管長度（mm）	工作壓力（Mpa）	浮子材料
		測量比	液體	氣體
LZB-40	φ40	1：10 1：5	160～1600　L/h 250～2500　”	4～40　m3/h 6～60　”	1.5 2.5	430	0.6	不銹鋼Stainless steel       Lr11鋁Lr11 Aluminum
LZB-50	φ50		400～4000　” 600～6000　”	10～100　” 16～160　”		450	0.6
LZB-80	φ80		1～10　m3/h 1.6～16　”	50～250　” 80～400　”		500	0.4
LZB-100	φ100		5～25　” 8～40　”	120～600　” 200～1000　”

注：1）每種型號的液體測量范圍和氣體測量范圍沒有對應關系，即原測液體的規格用來測氣體不是表格所在地示的氣體規格。
　　2）用聚四氟乙烯或其它塑料作浮子材料的耐腐型流量計，其精度比表中列出的低一個等級。
